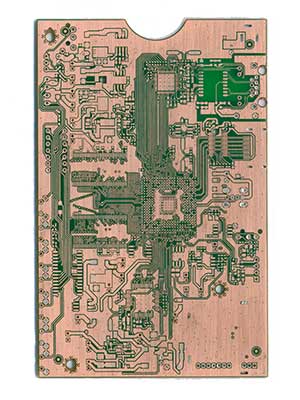

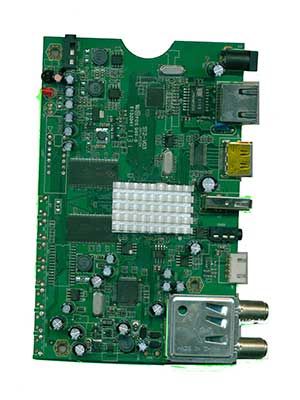

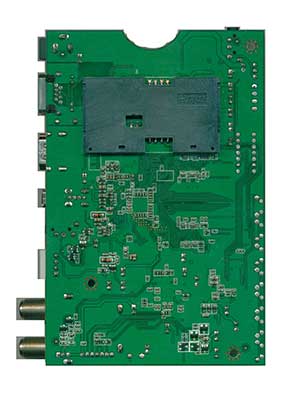

UPS電源線路闆抄闆
 |  |
| |
|  |
| VS-1REVA | |||||
| 元件類型 | 元件參數 | 元件封裝 | 數量 | 元件位号 | 備注 |
| 貼片電阻 | 100R 1/8W ±5% | 0805 | 1 | R3 | |
| 100K 1/8W ±5% | 0805 | 1 | R1 | ||
| 220K 1/8W ±5% | 0805 | 1 | R2 | ||
| 貼片電容 | 1NF | 0805 | 1 | C5 | |
| 100NF | 0805 | 1 | C6 | ||
| 引線钽電容 | 100NF | DIP2 | 1 | C7 | |
| 直插電解電容 | 220UF | DIP2 Φ13*40MM | 4 | C1, C2, C3, C4 | |
| 整流二極管 | 1N4148 | 1206 | 1 | D1 | |
| 陶瓷諧振器 | 4.00MG | DIP3 8*3*6MM | 1 | J4 | |
| IC | (8A 125)KIA78L05F | SOT89 | 1 | Q2 | |
| EM78P156ELMJ -G | SOP-18 | 1 | U1 | ||
| 保險管 | 2PIN | DIP2 11*3*8MM | 2 | J1, J2 | |
| 數碼管 | 12PIN | DIP12 | 1 | J3 | |
| 測試點 | 3PIN | SMD3 | 1 | Q1 | 僅供參考 |
| 接線 | 2PIN | DIP2 | 1 | J5 | 帶螺絲 |
